ONDERDELEN ACHTERWAND FO-ZIJDE

De achterwand (rear wall) van de Fo heb ik samengesteld uit volgende onderdelen:

• Dome Light;
• Circuit breaker panel P6-1 (Nav, Inst en Com);
• Circuit breaker panel P6-2 (Systems) met handvat;
• Circuit breaker panel P6-3 (Fuel system, Lighting & Landing gear) met handvat;
• Circuit breaker panel P6-4 (Air cond & Electrical);
• Circuit breaker panel P6-11 (Window heat) met 2 handvatten;
• Circuit breaker panel P6-12 (Window heat) met 2 handvatten;
• Circuit breaker panel P6-STBY (Power control unit) met één handvat;
• Deurtje voor (fictieve) opbergruimte (Latch door);
• Decals met panelnummering en opschriften;
• Ampère-stickers CB’s;
• Dummy scharniersysteem CB-panels;
• Circuit breaker button caps.
• 2 dummy stopcontacten 115V;
• Nis voor het ophangen van een brandblusser;
• Brandblusser;
• Nis of kuip voor bevestiging bovenrail (metalen baar) window P2;
• Bovenrail (metalen baar) window P2;

OMSCHRIJVING

Op de achterwand aan FO-zijde bevindt zich ook een paneeltje met elektrische aansluitingen van 115V AC en 28V DC.

De stopcontacten hebben een Amerikaanse uitvoering. In Europa worden deze stopcontacten weinig of niet gebruikt. In Amerika waarschijnlijk wel …

CONSTRUCTIE

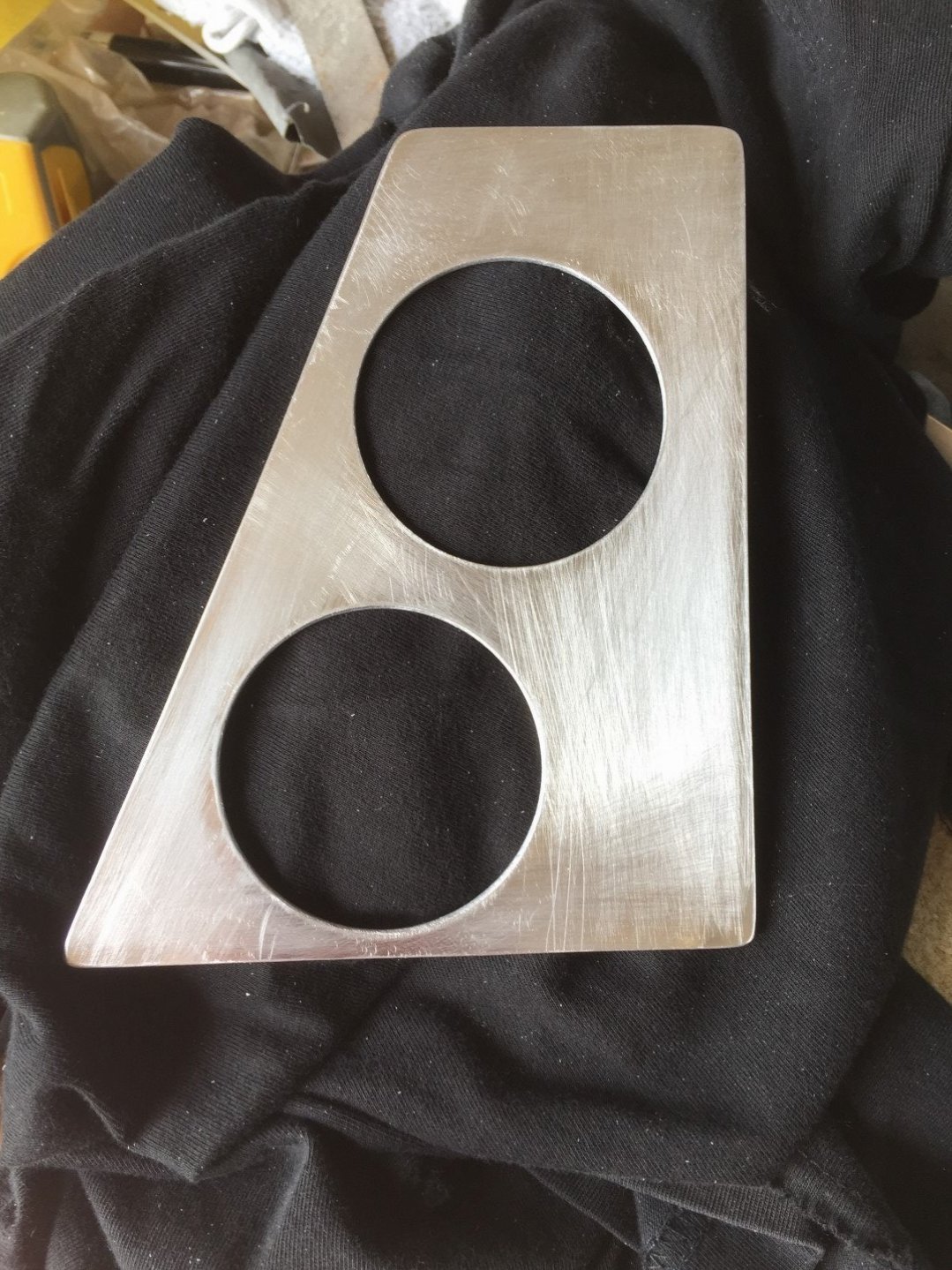

Het paneel is gemaakt van aluminium van 2 mm dikte. De afmetingen ervan zijn bij benadering en zijn vergeleken met foto’s van een echte achterwand.

De ronde openingen in het paneeltje zijn gemaakt met een draaibank.

De beide stopcontacten zijn oude Amerikaanse contacten die ik uit een contactblokje heb gezaagd en worden nu als dummy ingebouwd in de achterwand. De gleufjes van het onderste stopcontact staan wel in de andere richting dan bij het echt exemplaar, so what …

De ronde plaatjes waarin de stopcontacten zitten zijn uitgezaagde afdekplaatjes die normaal gebruikt worden bij een deurklink.

En de bijhorende decals komen weer van mijn lokale graveerder.
